格構柱加工與安裝并不復雜，我們來了解一下格構柱，格構柱主要包括格構柱和立柱樁兩部分，上部格構柱為鋼構件，下部立柱樁為鋼筋混凝土鉆孔灌注樁基礎。下面我們舉個例子來聊一下格構柱加工與安裝。例如：在工程格構柱長度約為11-14m，所用角鋼、鋼板為Q235B鋼，用430×300×12綴板。

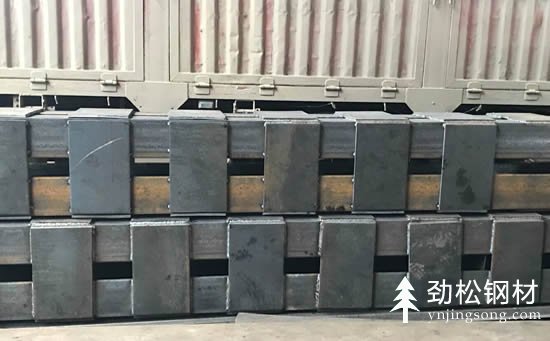

　　1、格構柱加工主材要求：角鋼：4L160X14，Q235B鋼板。鋼板： 由于本工程采用430×300×12綴板,鋼板進場前按照圖紙?jiān)O(shè)計尺寸及數量要求鋼板廠家用機械沖切成片，保證綴板邊角順直。

　　2、確保格構柱尺寸準確，無縫焊接，角鋼與綴板的定位準確。




　　3、綴板設計選綴板尺寸：縱向高度hb>2c/3，=2×28.32/3=18.88 cm，厚度t b>c/40=28.32/40=0.71，取h b x t b=200×8。 相鄰綴板凈距l(xiāng)01=43cm，相鄰綴板中心距L1=L01+hb=43+20=63cm

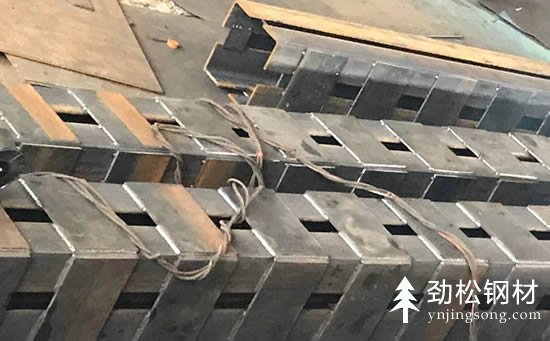

　　首先根據格構柱的加工長度，在首尾和中間鋪設墊木，墊木表面水平偏差不超過2mm，然后把2根角鋼放置在墊木上，按設計要求尺寸調整擺放好，用100*100方形混凝土墊塊及鐵楔子初步控制平整度，并用水平尺和卷尺微調后固定好。

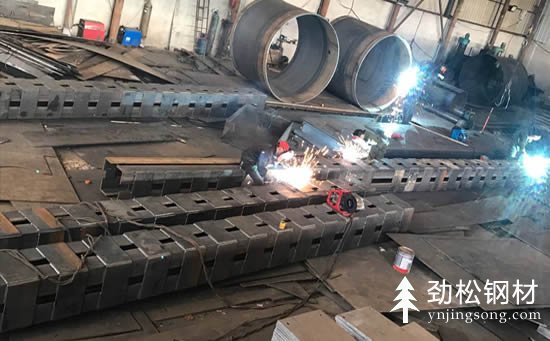

　　4、采用電弧焊將中間部位一塊綴板點焊在角鋼上，起初始固定作用，然后采用手動調緊器控制格構柱兩端角鋼的連接尺寸及方正度（偏差在±1°內），這樣通過“首”、“中”、“尾”三塊綴板的電焊確保 “半邊”格構柱尺寸的準確。

　　格構柱加工與安裝，格構柱固定采用鋼筋籠部分主筋上部彎起，與格構柱綴板及角鋼焊接固定，固定時格構柱必須居于鋼筋籠正中心。格構柱安放深度依據灌注樁頂標高確定，格構柱插入灌注樁深度為3m，吊筋長度依據現場自然土面標高確定。格構柱采用一臺25T吊機進行吊放，吊點位于格構柱上部，采用整體吊裝入孔。
