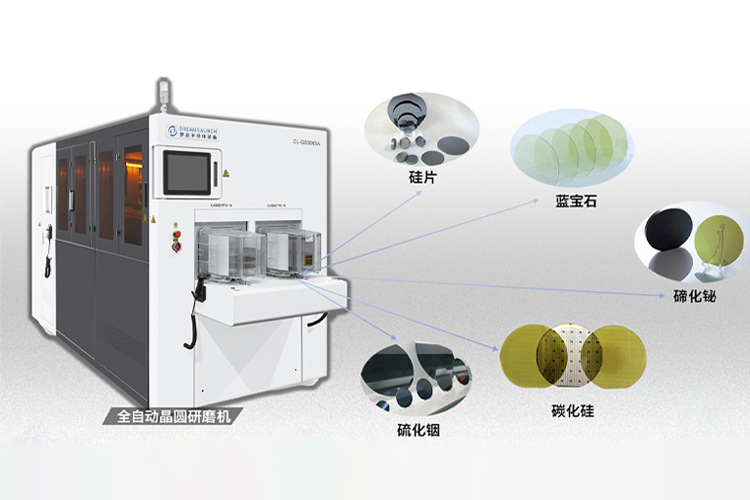

晶圓減薄機的工作原理主要依賴于磨料磨削技術，通過去除晶圓表面的一層材料來實現減薄。以下是晶圓減薄機工作原理的詳細解釋：

      一、晶圓減薄機主要組成部分

      晶圓減薄機主要包括以下幾個關鍵組成部分：

      機床：作為晶圓減薄機的主要結構支撐，機床由底板、立柱、橫梁、主軸、進給軸等部分組成，為整個磨削過程提供穩定的工作環境。

      磨削頭：磨削頭是晶圓減薄機的核心部分，由磨盤和磨軸組成。磨盤負責承載磨料和磨削液，并通過旋轉與晶圓表面接觸，進行磨削作業。磨軸則控制磨盤的旋轉速度，確保磨削過程的穩定性和效率。

進給軸：進給軸負責將待磨削的晶圓精確地送到磨盤下方，進行磨削。進給軸通常由減速器、電機、轉子和傳感器等組成，能夠精確控制晶圓的進給速度和行程，以滿足不同的加工需求。

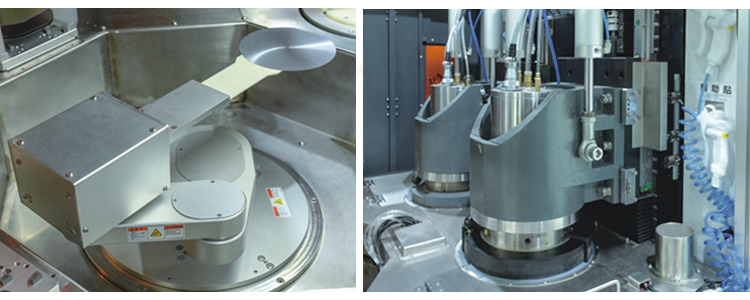

      工作臺：工作臺是晶圓減薄機中用于夾持和定位晶圓的部件。它通常由薄膜夾持裝置和定位裝置組成，能夠確保晶圓在磨削過程中保持穩定的位置和姿態。

      磨削液系統：磨削液系統在磨削過程中起到冷卻、潤滑和清洗的作用。通過向磨削區域噴灑磨削液，可以有效降低磨削溫度、減少摩擦和磨損，并清除磨削過程中產生的碎屑和雜質。

控制系統：控制系統是整個晶圓減薄機的“大腦”，負責監控和調節各個部件的運行狀態。通過預設的加工參數和程序，控制系統能夠精確控制磨削過程，確保加工質量和效率。

      二、晶圓減薄機工作流程

      晶圓減薄機的工作流程大致如下：

      晶圓夾持：首先，將待磨削的晶圓夾持在工作臺上，并通過定位裝置確保晶圓的位置和姿態準確無誤。

      磨削準備：啟動磨削液系統，向磨削區域噴灑磨削液。同時，調整磨削頭的旋轉速度和進給軸的進給速度等參數，為磨削過程做好準備。

      磨削作業：在控制系統的精確控制下，磨削頭開始旋轉并與晶圓表面接觸。隨著進給軸的逐漸進給，晶圓表面的一層材料被磨料逐漸去除，從而實現減薄的目的。

      磨削監測：在磨削過程中，控制系統會實時監測加工狀態，包括磨削溫度、磨削力等參數。一旦發現異常情況，如溫度過高或磨削力過大等，系統會立即采取措施進行調整或停機保護。

      加工完成：當晶圓達到預定的厚度后，磨削過程結束。此時，控制系統會停止磨削頭的旋轉和進給軸的進給，并將晶圓從工作臺上取下進行后續處理。

      三、晶圓減薄機磨削過程階段

      晶圓減薄機的磨削過程通常分為粗磨、精磨和拋光三個階段：

      粗磨：在粗磨階段，磨盤的磨削量較大（通常為50～150μm），目的是迅速去除晶圓表面的大部分多余材料。此時磨盤和晶圓之間形成的磨削區域相對較大，可以有效減少磨削區域的溫度升高，避免對晶圓產生損害。

      精磨：在精磨階段，磨盤的磨削量逐漸減?。ㄒ话銥閹孜⒚字潦畮孜⒚祝?，目的是進一步去除晶圓表面的殘余材料并改善其表面粗糙度。此時通常采用粒度更細的磨料和更低的進給速度進行磨削。

拋光：拋光是晶圓減薄的最后一道工序。在拋光階段，通過液體電解拋光或物理拋光的方法進一步平整晶圓表面并提高其光潔度。拋光過程中磨盤的磨削量非常?。ㄒ话銥閹准{米），可以確保晶圓表面達到極高的平整度和光潔度要求。

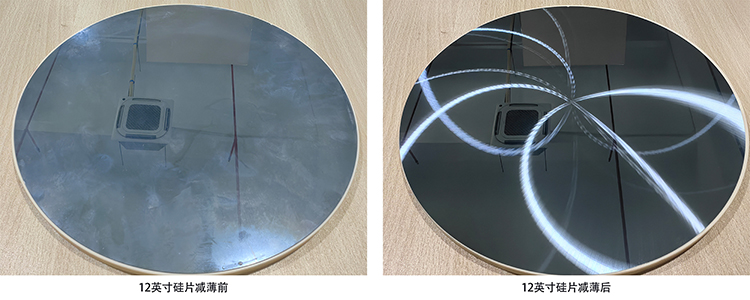

       綜上所述，晶圓減薄機通過精確控制磨削頭的旋轉速度、進給軸的進給速度以及磨削液的噴灑量等參數，實現了對晶圓表面材料的精確去除和減薄處理。這一技術在半導體制造工藝中具有重要的應用價值，可以顯著提高晶圓的性能和效率。
